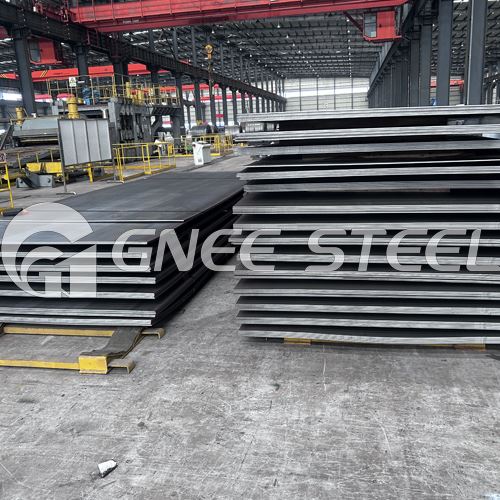

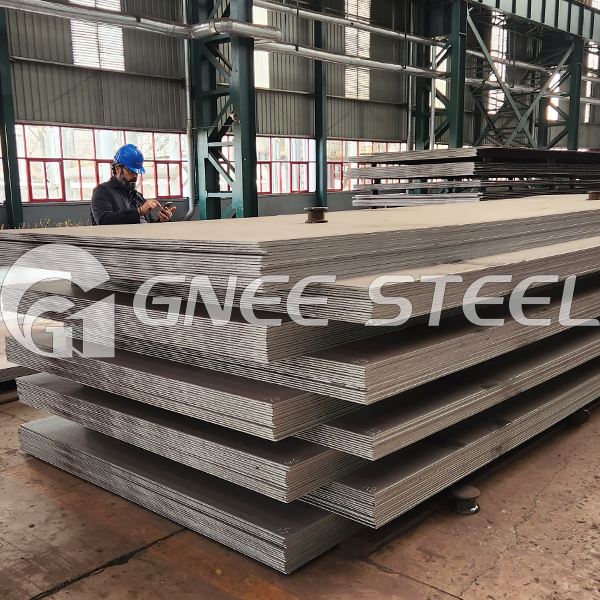

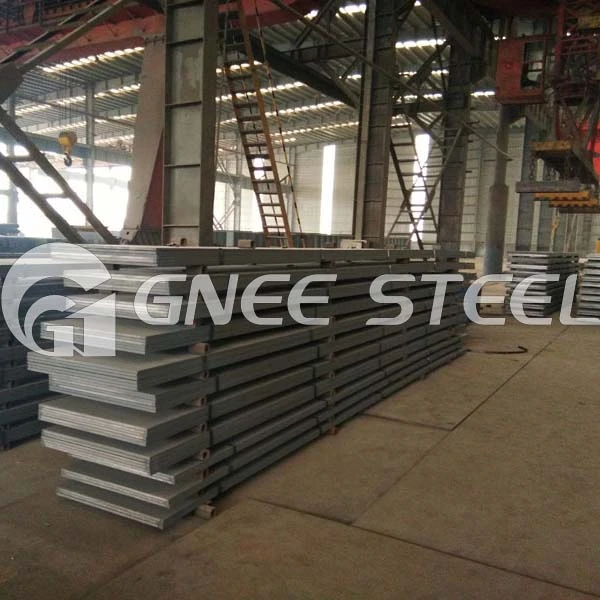

제품개요

ASTM A515 60등급, 65등급 및 70등급 강판은 중간 및 고온 서비스용 ASTM A515/ASME SA515 표준에 따라 제조된 탄소강 압력 용기 플레이트입니다. 보일러, 압력 용기, 열 교환기 및 산업 공정 장비에 신뢰할 수 있는 강도, 용접성 및 치수 안정성을 제공합니다.

기술 사양

목	사양
제품등급	ASTM A515 등급 60 / 등급 65 / 등급 70
기준	ASTM A515 / ASME SA515
두께	6~300mm
너비	1,000~4,000mm
길이	3,000~18,000mm
배송조건	요청 시 압연 상태(AR), 정규화(N), 정규화 압연(NR)
모서리 유형	밀링 엣지(ME), 트림 엣지(TE)
표면 상태	요청 시 열간 압연, 쇼트 블라스팅 및 페인팅 처리됨

화학 성분

ASTM A515 압력 용기 플레이트
요소		그. 60	그. 65	그. 70
C 최대	t 1" 이하	0.24	0.28	0.31
	1"< t ≤2"	0.27	0.31	0.33
	2"< t ≤4"	0.29	0.33	0.35
	4"< t ≤8"	0.31	0.33	0.35
	t>8"	0.31	0.33	0.35
망 최대	*H.A.	0.90	0.90	1.20
망 최대	*P.A.	0.98	0.98	1.30
P	최대	0.025	0.025	0.025
S	최대	0.025	0.025	0.025
시	*H.A.	0.15–0.40	0.15–0.40	0.15–0.40
시	*P.A.	0.13–0.45	0.13–0.45	0.13–0.45

기계적 성질

ASTM A515	T.S. MPa* [크시]	Y.S. MPa* [크시]	EL. 8" 분. %*	EL. 2" 분. %*
60학년	415–550 [60–80]	220 이상 [ 32 이상 ]	21	25
65학년	450–585 [65–85]	240 이상 [35 이상]	19	23
70학년	485–620 [70–90]	260 이상 [38 이상]	17	21

일반적인 응용 분야

증기 보일러
압력 용기
열교환기
압력 저장 탱크
석유화학 반응기
산업 공정 장비

가공 서비스

CNC 화염절단- 대형 압력 용기 부품의 정밀 절단.

플라즈마 절단- 가장자리가 깨끗한 중간 두께의-판에 적합합니다.

레이저 절단- 더 얇은 판 부분에 대한 높은- 정확도 처리.

베벨링- 제작 도면에 따른 용접 모서리 준비.

교련- 플랜지 및 구조 연결을 위한 구멍 가공.

밀링 및 가공- 중요한 치수의 정밀 가공.

플레이트 레벨링- 제작 전 평탄도를 향상시킵니다.

쇼트 블라스팅 및 프라이머 페인팅- 운송 중 부식 방지를 위한 표면 준비.

품질 보증

검사과정

원료 화학성분 검증
제강 공정 추적성 검사
플레이트 치수 검사
두께 공차 측정
표면 결함 검사
인장 강도 테스트
항복 강도 테스트
신장 테스트
충격 테스트(지정된 경우)
초음파 검사(UT)
경도 테스트(요청 시)
출하 전 밀 테스트 인증서(MTC) 확인

A515/A515M Standard Specification for Pressure Vessel Plates, Carbon Steel, for Intermediate- and Higher-Temperature Service

인증

인증	의미
ISO 9001:2000	품질경영시스템
ISO 14001:2004	환경경영시스템
KO 10204 3.1	제조사가 발행한 자재검사 증명서
KO 10204 3.2	제3자-입회 검사 증명서
PED 2014/68/EU	유럽 시장의 압력 장비 지침 준수
ASTM A515 / ASME SA515	압력용기판 제조기준
